Produire l'Electricité avec l'eau !

Les Turbines Hydroélectriques

  Vous pouvez aussi consulter les sites Powerpal et Powerspout

(Pour les tarifs nous consulter)

MHG 200/500/1000 LH (basses chutes)

Tension : 220 Volts sinusoïdale
Génératrice à aimants permanents
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-60 Hz
Fréquence à P nulle : 70 Hz

Poids : 16 / 32 / 75 kg
Température fonction : 5 à 50°C



  MHG 200 LH MHG 500 LH MHG 1000 HH
Hauteur de chute (m) 1.5 1.5 1.5
Débit (L/s) 35 70 130
Puissance électrique (W) 200 500 1000
kc40

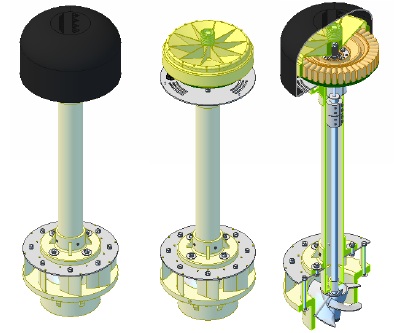

Powerspout LH basse chute 1 à 5m
voir aussi http://powerspout.fr/lowhead.php

Hauteur de chute d'eau : de 1 à 5m

Débit de 24 à 55 L/s suivant la hauteur de chute

Puissance de 90 à 1500W suivant hauteur et débit

Tension : 12, 24, 48, 120, 250, 400 V
Génératrice à aimants permanents
Contrôle de puissance : charge de batteries avec contrôleur électronique ou injection réseau avec onduleur



H (m) Q (l/s) P (Watt)
1 24,8 91
2 35 349
3 43 654
4 49 1026
5 55 1462
kc40

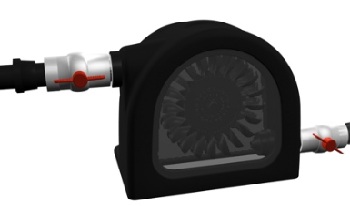

Powerspout Turgo moyenne chute 2 à 30m
voir aussi http://powerspout.fr/Turgo.php

Hauteur de chute d'eau : de 2 à 30m

Débit de 3 à 15 L/s suivant la hauteur de chute

Puissance de 90 à 1600W suivant hauteur et débit

Tension : 12, 24, 48, 120, 250, 400 V
Génératrice à aimants permanents
Contrôle de puissance : charge de batteries avec contrôleur électronique ou injection réseau avec onduleur



H (m) Q (l/s) P (Watt)
5 9 243
10 12 647
15 15 1214
20 13 1403
30 11 1780
kc40


TURGO haute chute faible débit série MD (fabrication FRANCAISE)

Tension : 12, 24 ou 48V
Génératrice à aimants permanents
Contrôle de puissance : charge de batteries avec contrôleur électronique



P utile (W) 15 20 30 40 50 60 80 100 120 150 Débit (l/mn)
H (m) 0,25 0,33 0,5 0,67 0,83 1 1,33 1,67 2 2,5 Débit (l/s)
1,5 2 3 4 6 7 9 12 15 18 22
3 4 6 9 12 15 18 24 29 35 44
4,5 7 9 13 18 22 26 35 44 53 66
6 9 12 18 24 29 35 47 59 71 88
9 13 18 26 35 44 53 71 88 106 132
12,5 18 25 37 49 61 74 98 123 147 184
15 22 29 44 59 74 88 118 147 177 221
23 34 45 68 90 113 135 181 226


30 44 59 88 118 147 177 235 294


46 68 90 135 181 226 271 361 451


60 88 118 177 235 294 353 471 589


90 132 177 265 353 441 530 706 883


100 147 196 294 392 491 589 785 981


120 177 235 353 471 589 706 942



150 221 294 441 589 736 883




kc40




Pelton PowerSpout (hautes chutes)
voir aussi http://powerspout.fr/Pelton.php

Fonctionne sur chute de 3 à 100m

Génératrice à aimants permanents

Modèle PLT 14, 28, 40, 56, 80 V charge de batteries avec contrôleur PWM ou MPPT

Modèle PLT 170, 200 V pour la connection réseau via onduleur

Modèle PLT 56C, 100C, 170C, 200C pour la charge de batteries disjoncteur de surtention intégré

Modèle PLT 350C pour la connection réseau via onduleur avec disjoncteur de surtention intégré
kc40
Puissance fonction de la hauteur et du débit disponible (Watt)


Débit (L/s)
hauteur de chute (m) vitesse t/mn 1 2 3 4 5 6 7
10 496 34 77 122 167 212 259 306
15 608 55 122 189 259 329 399
20 702 77 167 259 352 446

25 785 100 212 329 446 564

30 860 122 259 399 541 625

40 992 167 352 541 728


50 1110 212 446 682 814


60 1216 259 541 826



70 1313 306 635 974



80 1404 352 730 1045



90 1489 399 826 1095



100 1570 446 924 1177






Cliquez sur calcul pour connaitre la puissance en fonction de votre site.

Calcul de la puissance disponible théorique



MHG 200/500 HH (hautes chutes)

Tension : 220 Volts sinusoïdale

Génératrice à aimants permanents
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-60 Hz
Fréquence à P nulle : 70 Hz

Poids : 21 / 24 kg
Température fonction : 5 à 50°C




  MHG 200 HH MHG 500 HH
Hauteur de chute (m) 5 6 7 8 9 10 11
Débit (L/s) 6.3 6.4 7.4 7.9 8.4 8.9 9.1
Puissance électrique (W)

 160 200 275 325 390 460 520
kc40



Pelton série TK sur demande adaptée à votre site jusque 200m de hauteur de chute

Turbines de fabrication Européenne optimisation maximale du rendement.



Kaplan série TKS double réglage directrice et pâles, sur demande adaptée à votre site jusque 10m de hauteur de chute

Turbines de fabrication Européenne optimisation maximale du rendement.




MHG T1/T2

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Poids : 46 / 48 kg
Température fonction : 5 à 50°C



  MHG T1 MHG T2
Hauteur de chute (m) 8 9 10 11 12 14 16 17
Débit (L/s) 21 22 23 23 26 28 30 30

Puissance électrique(W)

 660

 780

 900

 1000

 1220

 1540

 1880

 200
kc40





MHG T5

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Température fonction : 5 à 50°C


  MHG T5
  2000 3000 4000 4500
Hauteur de chute (m) 11.5 15 18 21
Débit (L/s) 36.2 42 45.> 50
Puissance électrique(kW) 2 3 4 4.5

kc40





MHG T8/T16

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Température fonction : 5 à 50°C


  MHG T8
Hauteur de chute (m) 24 26 28 30 32 34
Débit (L/s) 33.3 34.6 36.0 37.2 38.4 39.6
Puissance électrique(kW) 4.7 5.3 5.9 6.6 7.2 8

  MHG T16
Hauteur de chute (m) 24 26 28 30 32 34
Débit (L/s) 66.6 69.2 72.0 74.4 76.8 79.2
Puissance électrique(kW) 9.4 10.6 11.8 13.1 14.4 16






MHG Banki

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Température fonction : 5 à 50°C


  MHG Banki
  CF2/5 CF2/10 CF2/15
Hauteur de chute (m) 10 16 22
Débit (L/s) 90 120 235
Puissance électrique(kW) 5 10 15

kc40

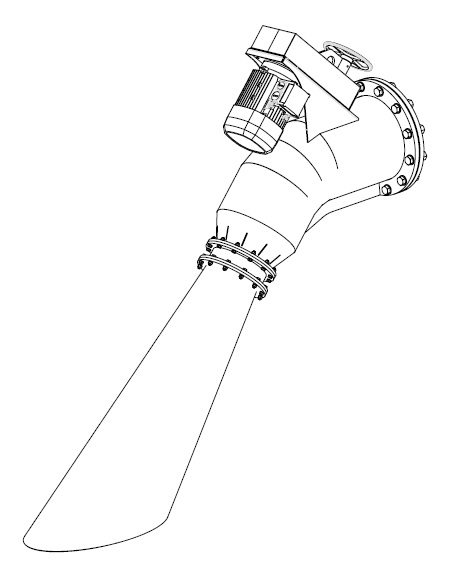

serie Kaplan tubulaire

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Température fonction : 5 à 50°C


  Kaplan tubulaire
  KPT2.5-150 KPT2.5-50 KPTx.x-yyy
Hauteur de chute (m) 2,50 2,50 x,xx
Débit (L/s) 150 50 yy
Puissance électrique(kW) 3,2 1,0 zz

kc40

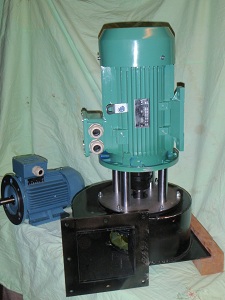

Kaplan HT 760-13 (fabrication FRANCAISE)

Tension : 220 Volts sinusoïdale
Génératrice asynchrone
Contrôle de puissance : régulateur de tension
Fréquence à P nominale : 50-65 Hz
Fréquence à P nulle : 70 Hz

Température fonction : 5 à 50°C


  Kaplan spirale HT760-13
  HT760-13.1 HT760-13.2
Hauteur de chute (m) 1,50 2 3 4 5 6
Débit (L/s) 35 40 50 58 65 72
Puissance électrique(W) 205 313 587 908 1272 1690

kc40
